Trekproef

Waarom zijn trekproeven belangrijk?

Trekproeven worden uitgevoerd om de mechanische eigenschappen van materialen of onderdelen te bepalen en te verifiëren. Deze tests zijn essentieel voor:

• Kwaliteitscontrole van materialen en producten.
• Veiligheidscertificering voor kritische toepassingen.
• Ontwikkeling en validatie van nieuwe materialen.
• Het voldoen aan technische specificaties en wettelijke normen.

Wat is een trekproef?

Een trekproef is een destructieve test om de mechanische eigenschappen van een materiaal of onderdeel te bepalen.

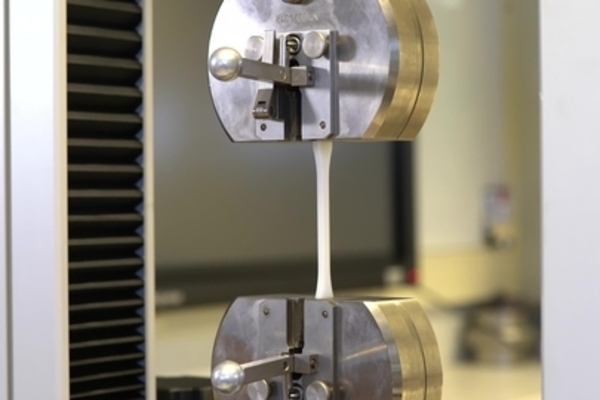

Een testmonster van metaal of metaallegering wordt in een trekbank geplaatst en vastgezet door middel van twee klemmen. De trekbank trekt vervolgens aan het monster. Bij Materials Testing Veendam gebeurt dit door een hydraulische aandrijving.

Zowel de trekkracht als de verlenging worden gemeten en weergegeven in een grafiek. Het doel van de trekproef is het verkrijgen van essentiële materiaaleigenschappen, zoals elasticiteitsmodulus, vloeigrens, treksterkte, rek en insnoering.

Het verloop van een trekproef

Tijdens een trekproef neemt de lengte van het proefmonster toe onder invloeden van trekkracht. In eerste instantie gebeurt dit lineair/elastisch.

Pas vanaf het bereiken van de elasticiteitsgrens vervormt het materiaal permanent. De trekkracht blijft toenemen tot een maximum, waarbij de vervorming gelijkmatig verdeeld is over de staaf. Het breken van het testmonster markeert het einde van de trekproef.

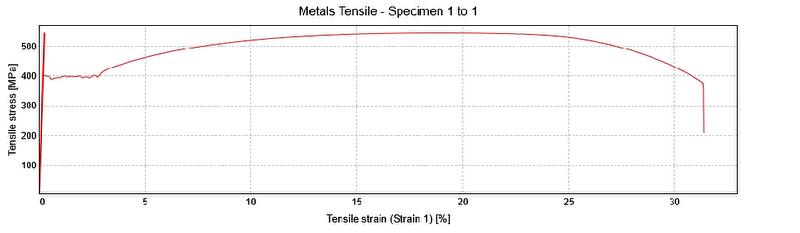

Het spanning-rekdiagram toont het verloop van de trekproef.

Wat meten wij bij een trekproef?

Tijdens een trekproef meten wij:

• Elasticiteitsmodulus
• Vloeigrens Rp0,2, Rp1,0, Rt0,5
• Treksterkte
• Rek
• Insnoering


Soorten trekproeven

De trekproef kan op verschillende manieren worden uitgevoerd:

• in de lengte van het materiaal;
• in de breedte van het materiaal;
• door de dikte van plaatmateriaal (om laminatie op te sporen).


De meeste trekproeven zijn bewegingsgestuurd, waarbij het testmonster wordt blootgesteld aan een bepaalde rek. Een alternatief zijn spanningsgestuurde trekproeven. Materials Testing Veendam kan beide soorten trekproeven uitvoeren.

Wanneer is een trekproef verplicht?

Een trekproef is vaak verplicht volgens wet- en regelgeving, normen en klantspecifieke eisen, waaronder:

• Lasmethodekwalificaties volgens ISO 9606, ASME IX, AWS of klantspecifieke eisen.
• Herbeproeving (opwaardering) van 2.2 en 3.1-materiaalcertificaten.
• Klantspecifieke eisen voor productkwalificatie.


Daarnaast kan een trekproef ook zeer nuttig zijn bij het ontwikkelen van nieuwe producten of onderdelen als aanvulling op de theoretische berekeningen.

Vraag een trekproef aan

Hebt u vragen over de trekproef of wilt u een trekproef laten uitvoeren? Neem contact op met Materials Testing Veendam. Ons geaccrediteerde laboratorium (ISO 17025, L647) staat voor u klaar.
